자동화 장비

DISPLAY PANEL FILM LAMINATOR

R2R LAMINATER SYSTEM

본 System은 OLED 원장 Panel의 보호필름의 Laminating 작업을 수행하는 설비로서 Roll로 연속 공급되는 필름을 Conveyor 위의 원장 상하면(고객선택사항)에 부착하며Laminating 완료된 후 필름을 자동 절단(Rear 1곳)하여 분리된 단면 Laminating 원장 Panel을 배출하는 장치입니다.

Description	Specification
Web	Glass, Film
Web Thickness
-Glass	200㎛ ~ 800㎛
-보호Film	12㎛ ~ 100㎛
이형Film	100㎛
Web Size
-Glass	650㎜X750㎜ ~500㎜X500㎜
-Film	800㎜
Roll & Conveyor Width	MAX. 850㎜
Winder/Un- Core	3” PVC
Winder/Un- Dia.	MAX. Φ400㎜
전원	220V X 60Hz X 3P
Compressed Air	5kgf/㎤

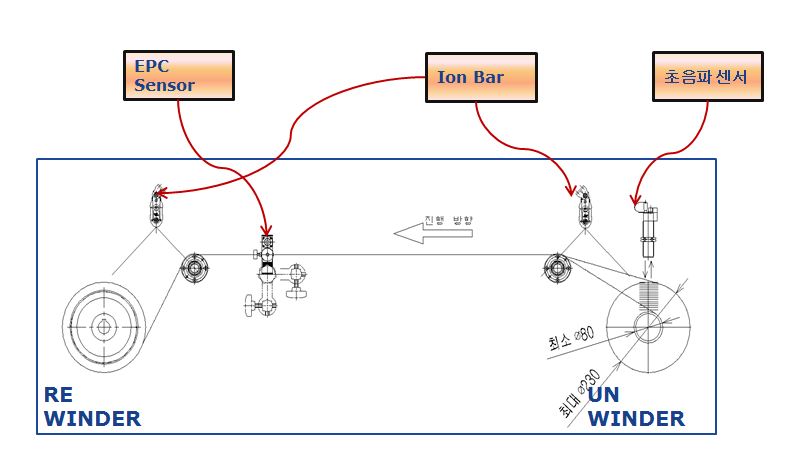

- Concept
